Odhnersnurrans stamtavla

Odhnersnurrans stamtavla
Family tree of the Odhner pinwheel calculator

ÖPPNA NYTT FÖNSTER / OPEN BROWSER WINDOW

Förkortningar: CR = Kontrollregister, BT = Återföring, TAB = tabulator (standard fr.o.m. modell 6), TT = Tioöverföring i kvotregistret, FC = Snabbnollställning, OHC = Enhandsnollställning, PM = Plus-minus-koppling.

Abbreviations: CR = Control register, BT = Back transfer mechanism, TAB = tabulator (standard equipment from model 6 onward), TT = Tens transmission in quotient register, FC = Fast clearing, OHC = One hand clearing, PM = Plus-minus gear change mechanism.

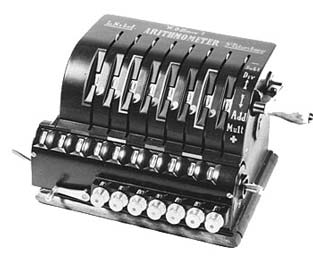

Bild: Smithsonian Institution / Kevin Odhner
Arithmometer 1874-1890 Den ursprungliga modellen med 10 siffrors kapacitet. The original model with 10-digit capacity.

Arithmometer (1890-c.1900) Kort vev. 11 siffrors kapacitet. Short crank. 11-digit capacity.			Arithmometer (1890-c.1900) Kort vev. 13 siffrors kapacitet. Short crank. 11-digit capacity.				Arithmometer (1890-c.1900) Kort vev. 16 siffrors kapacitet. Short crank. 16-digit capacity.

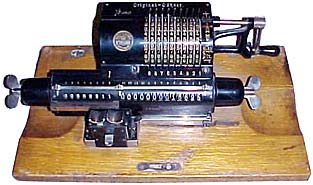

Foto: Timo Leipälä
Odhner´s Arithmometer (c.1900-1907) Original-Odhner (1907-17) Typ A Lång vev. 13 siffrors kapacitet. Long crank. 13-digit capacity.			Odhner´s Arithmometer (c.1900-1907) Original-Odhner (1907-17) Typ B Lång vev. 15 siffrors kapacitet. Long crank. 15-digit capacity.				Odhner´s Arithmometer (c.1900-1907) Original-Odhner (1907-17) Typ C Lång vev. 18 siffrors kapacitet. Long crank. 18-digit capacity.
Modell A Utan klocka. Without tell-tale bell.			Modell B Utan klocka. Without tell-tale bell.				Modell C Utan klocka. Without tell-tale bell.
Modell Ag Som modell A, med klocka. Like Model A, with tell-tale bell.			Modell Bg Som modell B, med klocka. Like Model B, with tell-tale bell.				Modell Cg Som modell C, med klocka. Like Model C, with tell-tale bell.
Modell G, HK, VK, VKD ... (c.1900-1917) Olika utföranden, bl.a. med FC (1908) och TAB. Någon gång mellan 1900 och 1907 ändrades den ryska stavningen av (Arithmometr) till (Arifmometr). Namnet (Original-Odner med "hård" slutkonsonant) började användas 1907, namnet "Petrograd" för S:t Petersburg omkring 1914. Det är först på de sovjetiska modellerna (som ej behandlas här) man använder nystavningen . Different specifications, e.g. with FC (1908) and TAB. Some time between 1900 and 1907, the Cyrillic lettering (Arithmometr) was changed into (Arifmometr). The (Original-Odner with "harsh" final consonant) name is used from 1907, the "Petrograd" name for Saint Petersburg about 1914. On the Soviet models (not discussed here) the new ortography was used: .

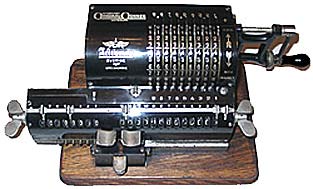

Foto: Kevin Odhner Från och med 1918 tillverkades Odhnersnurran i Göteborg, till en början under namnet "Arithmos". From 1918 on, the Odhner was built in Sweden, early models bearing the "Arithmos" name.
Odhner Arithmos Typ 1 (1918) 13 siffrors kapacitet. 13-digit capacity.		Odhner Arithmos Typ 2 (1918) 13 siffrors kapacitet. 13-digit capacity.		Odhner Arithmos Typ 3 (1918) 13 siffrors kapacitet. 13-digit capacity. FC, TAB		Odhner Arithmos Typ 4 (1919) 13 siffrors kapacitet. 13-digit capacity. FC, TAB		Odhner Arithmos Typ 5 (1919?) 13 siffrors kapacitet. 13-digit capacity. TAB	Odhner Arithmos Typ 9 (1919?) NIO siffrors kapacitet. NINE-digit capacity.
Från och med modell 6 är samtliga maskiner utrustade med TAB. Om man studerar modelltabellen noga ser man att principen för modellernas numrering varierar mellan löpnummer, årtal för introduktionen och sifferkapacitet. Slutligen verkar en standard ha etablerats där siffrorna 2, 3, 7 och 9 står för olika kombinationer av CR, BT och TT. Starting with Model 6, all machines are equipped with TAB. If you read the model table carefully you will notice that the principle of numbering varies between order of appearance, year of introduction, and digit capacity. Eventually a sort of standard seems to have been etablished in which the digits 2, 3, 7 and 9 denote various combinations of CR, BT and TT.
Typ 7 13 siffrors kapacitet. 13-digit capacity.	Typ 9 13 siffrors kapacitet. 13-digit capacity. TT	Typ 22 13 siffrors kapacitet. 13-digit capacity. CR	Typ 23 13 siffrors kapacitet. 13-digit capacity. CR, TT	Typ 27 13 siffrors kapacitet. 13-digit capacity. BT	Typ 29 13 siffrors kapacitet. 13-digit capacity. BT, TT	Typ 37 13 siffrors kapacitet. 13-digit capacity. CR, BT	Typ 39 13 siffrors kapacitet. 13-digit capacity. CR, BT, TT	Typ 25 20 siffrors kapacitet. 20-digit capacity. .....	Special Annan kapacitet. Other capacity. .....
Mod 6 ? (?) utan FC without FC								Mod 11 (?) TT, PM	Mod 9 (1923) NIO siffrors kapacitet. NINE-digit capacity.
Mod 6 (1923) FC	Mod 8 (1923) PM	Mod 12 (1925) FC	Mod 16 (?) PM					Mod 13 (1924) TT	Mod 19 (1923) 19 siffrors kapacitet. 19-digit capacity.
Mod 7 (1923)		Mod 14 (1925)						Mod 20 (1925) CR, TT	Mod 18 (1925) 19 siffrors kapacitet. 19-digit capacity. CR
								Mod 24 (?) BT, TT	Mod 10 Mod A-H (1924) Diverse modeller anpassade efter det brittiska myntsystemet. Various British currency models.
Mod 7 (1929)	Mod 9 (1929)				Mod 29 (1929)			Mod 26 (?) CR, BT, TT (?)
Mod 30 (1930) FC	Mod 31 (1931) OHC							Mod 32 (1932) FC
								Mod 33 (1933) TT, OHC
		Mod 22 (1936)	Mod 23 (1936) OHC					Mod 21 (1936)	Mod 35 (1931) Tandemsnurra. Tandem model. CR, OHC

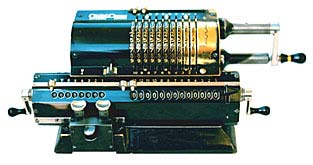

				Mod 27 (1938)	Mod 29 (1938)	Mod 37 (1939)	Mod 39 (1939)	Mod 25 (1938) CR, BT, TT	Mod 35 (1939) Tandemsnurra. Tandem model.

Typ 7 13 siffrors kapacitet. 13-digit capacity.				Typ 27 13 siffrors kapacitet. 13-digit capacity. BT	Typ 29 13 siffrors kapacitet. 13-digit capacity. BT, TT	Typ 37 13 siffrors kapacitet. 13-digit capacity. CR, BT	Typ 39 13 siffrors kapacitet. 13-digit capacity. CR, BT, TT	Typ 25 20 siffrors kapacitet. 20-digit capacity. .....	Special Annan kapacitet. Other capacity. .....

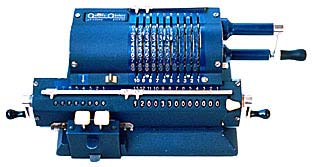

Mod 107 (1948)				Mod 127 (1948)	Mod 129 (1949)	Mod 137 (1951)	Mod 139 (1951)	Mod 125 (1952) CR, BT, TT	Mod 135 (1953) Tandemsnurra. Tandem model.

Typ 7 13 siffrors kapacitet. 13-digit capacity.				Typ 27 13 siffrors kapacitet. 13-digit capacity. BT	Typ 29 13 siffrors kapacitet. 13-digit capacity. BT, TT	Typ 37 13 siffrors kapacitet. 13-digit capacity. CR, BT	Typ 39 13 siffrors kapacitet. 13-digit capacity. CR, BT, TT		Special Annan kapacitet. Other capacity. .....

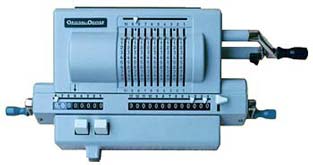

Mod 207 (1955)				Mod 227 (1955)	Mod 229 (1955)	Mod 237 (1955)	Mod 239 (1955)		Mod 229 BL (1955?) Modell för blinda. Braille model.
					Mod 1048 (1967)		Mod 1049 (1967)
